軌道電動平車圖紙結構簡介
一、軌道式電動平車用途：軌道式電動平車一般用于重物地面搬動,如汽車廠的車廂搬動等貨物物料搬運轉運。
二、軌道電動平車示例:軌道式電動平車承載物為商用車車身,車身最大尺寸:
22002460x2600,最大承載質量600Kg.運行速度為單速12米每分往復單速運行,往復行程10m
三、軌道式電動平車結構：軌道式電動平車車體采用10號槽鋼和63角鋼制作,25002500mm厚度為1.5鋼板后再鋪一塊等面積厚度為5mm的橡膠墊
以保護車身油漆兩邊450mm寬鋪花紋板,供操作人員站立驅動系統采用國產名優品牌電機減速機電機功率1.1KW傳動鏈條采用12A條電控系統采用遙控器和接觸器控制,遙控器及遙控接收控制箱由發包方提供,遙控器控制臺車實現前進、后退停止電控柜上有相應臺車前進、后退、停止按鈕和急停蘑菇頭按鈕實現響應功能,軌道車在行進至上下料點時依靠檢測開關能自動停止設有超位電器保護和機械死檔保護,地面動力及控制線路通過拖鏈與軌道車連接

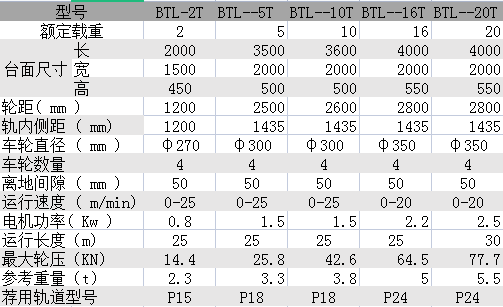

四、軌道電動平車規格參數
